İnşaat sırasında palplanş duvarların deformasyonunun izlenmesi, herhangi bir projenin güvenliğini ve bütünlüğünü sağlamanın kritik bir yönüdür.Levha Kazık. Bir palplanş tedarikçisi olarak bu sürecin önemini anlıyorum. Bu blogda, sektördeki tecrübelerime dayanarak, inşaat sırasında palplanş duvar deformasyonunun izlenmesine yönelik bazı etkili yöntemleri paylaşacağım.
Deformasyon İzlemenin Önemini Anlamak
İzleme yöntemlerine girmeden önce deformasyon izlemenin neden bu kadar önemli olduğunu anlamak önemlidir. Levha kazıklı duvarlar genellikle istinat duvarları, batardolar ve kıyı yapıları gibi çeşitli inşaat projelerinde kullanılır. Herhangi bir aşırı deformasyon, sahadaki işçiler için güvenlik tehlikelerine, bitişik mülklerin hasar görmesine ve maliyetli proje gecikmelerine neden olabilecek yapısal arızalara yol açabilir. Deformasyonu izleyerek olası sorunları erkenden tespit edebilir ve bunların artmasını önlemek için uygun önlemleri alabiliriz.
Palplanş Duvarlarda Deformasyon Çeşitleri
İnşaat sırasında palplanş duvarlarda meydana gelebilecek çeşitli deformasyon türleri vardır:
- Yanal Yer Değiştirme: Palplanşların yatay olarak hareket ettiği en yaygın deformasyon türüdür. Toprak basıncı, yeraltı suyu değişiklikleri, inşaat faaliyetleri gibi faktörlerden kaynaklanabilir.
- Dikey Yerleşim: Levha yığınları dikey olarak da çökebilir ve bu da duvarın genel stabilitesini etkileyebilir. Bunun nedeni toprak konsolidasyonu, eşit olmayan yükleme veya yumuşak toprak katmanlarının varlığı olabilir.
- Bükülme ve Bükülme: Aşırı yanal basınç veya yanlış montaj, palplanşların bükülmesine veya bükülmesine neden olabilir. Bu, duvarın yük taşıma kapasitesini önemli ölçüde azaltabilir ve bütünlüğünü tehlikeye atabilir.
İzleme Yöntemleri
1. İnklinometreler
İnklinometreler bir nesnenin eğimini veya eğimini ölçmek için kullanılan cihazlardır. Palplanş duvarlar bağlamında eğim ölçerler palplanşların içine veya duvara bitişik zemine monte edilebilir. Cihazın açısındaki, yanal yer değiştirmeye dönüşebilecek değişiklikleri tespit ederek çalışırlar.
- Kurulum: İnklinometre kasaları öncelikle palplanşlarda önceden açılmış deliklerin içine veya zemindeki sondaj kuyularına monte edilir. Daha sonra eğimölçer probu mahfazaya yerleştirilir ve inşaat sırasında düzenli aralıklarla ölçümler alınır.
- Avantajları: Eğim ölçerler yanal yer değiştirmenin doğru ve sürekli ölçümlerini sağlayarak duvar davranışının gerçek zamanlı izlenmesine olanak tanır. Ayrıca çıplak gözle görülemeyen yer değiştirmedeki küçük değişiklikleri de tespit edebilirler.
- Sınırlamalar: Kurulum işlemi zaman alıcı ve maliyetli olabilir. Ayrıca eğim ölçerler sıcaklık değişimlerine karşı hassastır ve bu durum ölçümlerin doğruluğunu etkileyebilir.
2. Toplam İstasyonlar
Total istasyonlar açıları ve mesafeleri yüksek hassasiyetle ölçebilen ölçüm cihazlarıdır. Duvardaki kontrol noktalarının konumlarının düzenli ölçümleri alınarak palplanş duvarların deformasyonunun izlenmesi için kullanılabilirler.
- Kurulum: Öncelikle palplanş duvar üzerinde kontrol noktaları kurulur ve total station kullanılarak başlangıç konumları ölçülür. İnşaat sırasında total station sabit bir yere kurulmakta ve kontrol noktalarının konumları düzenli aralıklarla yeniden ölçülmektedir.
- Avantajları: Toplam istasyonların kullanımı nispeten kolaydır ve uzun mesafelerde doğru ölçümler sağlayabilir. Aynı zamanda birden fazla kontrol noktasını aynı anda izlemek için de kullanılabilirler ve duvar deformasyonunun kapsamlı bir değerlendirmesine olanak tanırlar.
- Sınırlamalar: Toplam istasyonlar, inşaat ekipmanı veya diğer engeller nedeniyle engellenebilecek kontrol noktalarına net bir görüş hattı gerektirir. Ayrıca rüzgar ve sıcaklık gibi çevresel faktörler de ölçümlerin doğruluğunu etkileyebilir.
3. Gerinim Ölçerler
Gerinim ölçerler, bir malzemenin gerinimini veya deformasyonunu ölçmek için kullanılan cihazlardır. İnşaat sırasında iç gerilimleri ve gerinimleri izlemek için levha kazıkların yüzeyine tutturulabilirler.
- Kurulum: Strain gauge'ler palplanşların yüzeyine özel bir yapıştırıcı kullanılarak yapıştırılır. Daha sonra elektrik sinyallerini bir veri kaydediciye iletmek için teller gerinim ölçerlere bağlanır.
- Avantajları: Gerinim ölçerler, palplanşlardaki iç gerilimler ve gerinimler hakkında gerçek zamanlı bilgi sağlayarak bükülme veya burulma gibi potansiyel sorunların erken tespitine olanak tanır.
- Sınırlamalar: Gerinim ölçerler sıcaklık ve nem gibi ölçümlerin doğruluğunu etkileyebilecek çevresel faktörlere duyarlıdır. Ayrıca kurulum süreci dikkatli yüzey hazırlığı ve kalibrasyon gerektirir.
4. Yere Nüfuz Eden Radar (GPR)
Yere Nüfuz Eden Radar, yeraltını görüntülemek için elektromanyetik dalgaları kullanan, tahribatsız bir test yöntemidir. Palplanş duvar çevresindeki toprak koşullarındaki deformasyona işaret edebilecek değişiklikleri tespit etmek için kullanılabilir.
- Operasyon: Bir GPR anteni, palplanş duvarına bitişik zeminin yüzeyi boyunca hareket ettirilir. Anten, toprağa nüfuz eden ve tabaka yığınları veya toprak katmanları gibi yüzey altı nesnelerini yansıtan elektromanyetik dalgalar yayar. Yansıyan dalgalar daha sonra anten tarafından algılanır ve yeraltının bir görüntüsünü oluşturmak için işlenir.
- Avantajları: GPR, duvar deformasyonuyla ilişkili olabilecek toprak boşlukları veya toprak yoğunluğundaki değişiklikler gibi yüzey altı değişikliklerini tespit etmek için hızlı ve müdahalesiz bir yol sağlayabilir.
- Sınırlamalar: GPR'nin doğruluğu toprak koşullarına ve tespit edilen nesnelerin derinliğine bağlıdır. Ayrıca GPR, yeraltının yalnızca iki boyutlu görüntüsünü sağlayabilir ve bu, duvar deformasyonunun ayrıntılı bir analizi için yeterli olmayabilir.
Palplanş Tedarikçisi Olarak Rolümüz

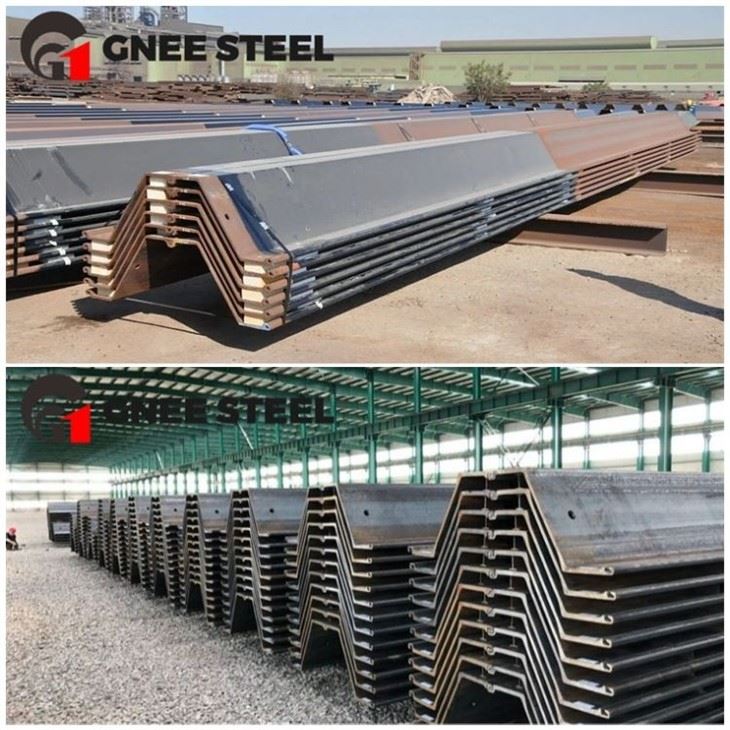

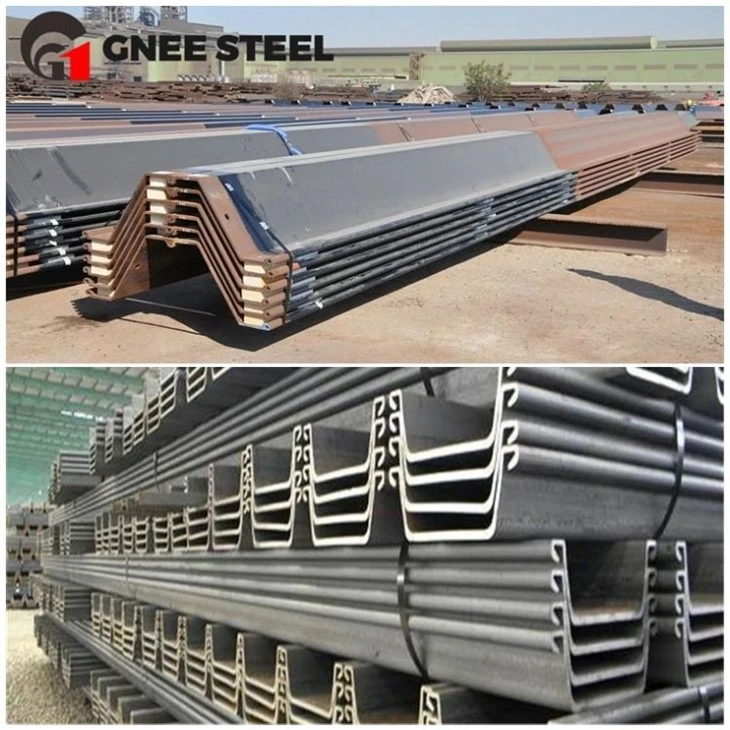

Bir palplanş tedarikçisi olarak inşaat sırasında deformasyon izlemenin başarısını sağlamada çok önemli bir rol oynuyoruz. Çok çeşitli, yüksek kaliteli ürünler sunuyoruzSıcak Haddelenmiş Sac KazıkVeU Şekilli Çelik Sac KazıkHer projenin özel gereksinimlerini karşılamak üzere tasarlanmış ürünler. Ürünlerimiz, sağlamlık ve dayanıklılık sağlayacak şekilde ileri teknikler ve malzemeler kullanılarak üretilmektedir.
Müşterilerimize yüksek kaliteli palplanş sağlamanın yanı sıra teknik destek de sunuyoruz. Uzmanlardan oluşan ekibimiz uygun palplanş tipinin seçimi, kurulum yöntemleri ve deformasyon izleme teknikleri konusunda tavsiyelerde bulunabilir. Deformasyon tespit edilirse izleme verilerinin yorumlanmasına ve uygun etki azaltma önlemlerinin geliştirilmesine de yardımcı olabiliriz.
Düzenli İzleme ve Veri Analizinin Önemi
Yapının güvenliğini ve stabilitesini sağlamak için palplanş duvar deformasyonunun düzenli olarak izlenmesi esastır. Sadece izleme ekipmanını kurmak ve verileri toplamak yeterli değildir; Veriler herhangi bir eğilimi veya anormalliği belirlemek için düzenli olarak analiz edilmelidir.
- Trend Analizi: İzleme verilerini zaman içinde analiz ederek palplanş duvarındaki deformasyon eğilimlerini tespit edebiliriz. Örneğin yanal yer değiştirme sabit bir oranda artıyorsa, bu durum toprak koşullarında veya duvar tasarımında bir sorun olduğunu gösterebilir.
- Anormallik Tespiti: Düzenli veri analizi aynı zamanda deformasyon verilerindeki anormallikleri tespit etmemize de yardımcı olabilir. Örneğin, yanal yer değiştirmedeki ani bir artış veya gerinim okumalarındaki önemli bir değişiklik, duvarda potansiyel bir hasara işaret edebilir.
İzleme Sonuçlarına Göre Aksiyon Alınması
İzleme verileri analiz edildikten sonra, sonuçlara göre uygun önlemlerin alınması gerekir. Deformasyon kabul edilebilir sınırlar içerisinde ise inşaat planlandığı gibi devam edebilir. Ancak deformasyon izin verilen sınırları aşarsa, daha fazla hasarı önlemek için derhal önlem alınmalıdır.
- Azaltıcı Önlemler: Deformasyonun nedenine ve ciddiyetine bağlı olarak çeşitli hafifletici önlemler alınabilir. Bunlar, inşaat sırasının ayarlanmasını, duvara ilave destek eklenmesini veya duvar tasarımının değiştirilmesini içerebilir.
- İletişim: İzleme sonuçlarının ve önerilen etki azaltma önlemlerinin proje sahibi, yüklenici ve tasarım mühendisi dahil tüm ilgili taraflara iletilmesi önemlidir. Bu, herkesin durumun farkında olmasını ve sorunu çözmek için birlikte çalışabilmesini sağlar.
Çözüm
İnşaat sırasında palplanş duvarların deformasyonunun izlenmesi karmaşık ama önemli bir süreçtir. Eğim ölçerler, toplam istasyonlar, gerinim ölçerler ve yere nüfuz eden radar gibi farklı izleme yöntemlerinin bir kombinasyonunu kullanarak duvarın deformasyonunu doğru bir şekilde tespit edebilir ve izleyebiliriz. Bir palplanş tedarikçisi olarak, her projede deformasyon izlemenin başarısını sağlamak için yüksek kaliteli ürünler ve teknik destek sağlamaya kararlıyız.
Palplanş gerektiren bir projede yer alıyorsanız ve inşaat sırasında deformasyonun doğru şekilde izlenmesini sağlamak istiyorsanız size yardımcı olmak için buradayız. Proje gereksinimlerinizi görüşmek ve ürün ve hizmetlerimizin ihtiyaçlarınızı nasıl karşılayabileceğini keşfetmek için bizimle iletişime geçin. Sizinle çalışma ve projenizin başarısına katkıda bulunma fırsatını sabırsızlıkla bekliyoruz.
Referanslar
- Bowles, JE (1996). Temel analizi ve tasarımı. McGraw-Tepe.
- Craig, RF (2004). Zemin mekaniği. Spon Basın.
- Broms, BB (1965). Kohezyonlu zeminlerde kazıkların yanal direnci. Zemin Mekaniği ve Temeller Bölümü Dergisi, 91(3), 27 - 63.
